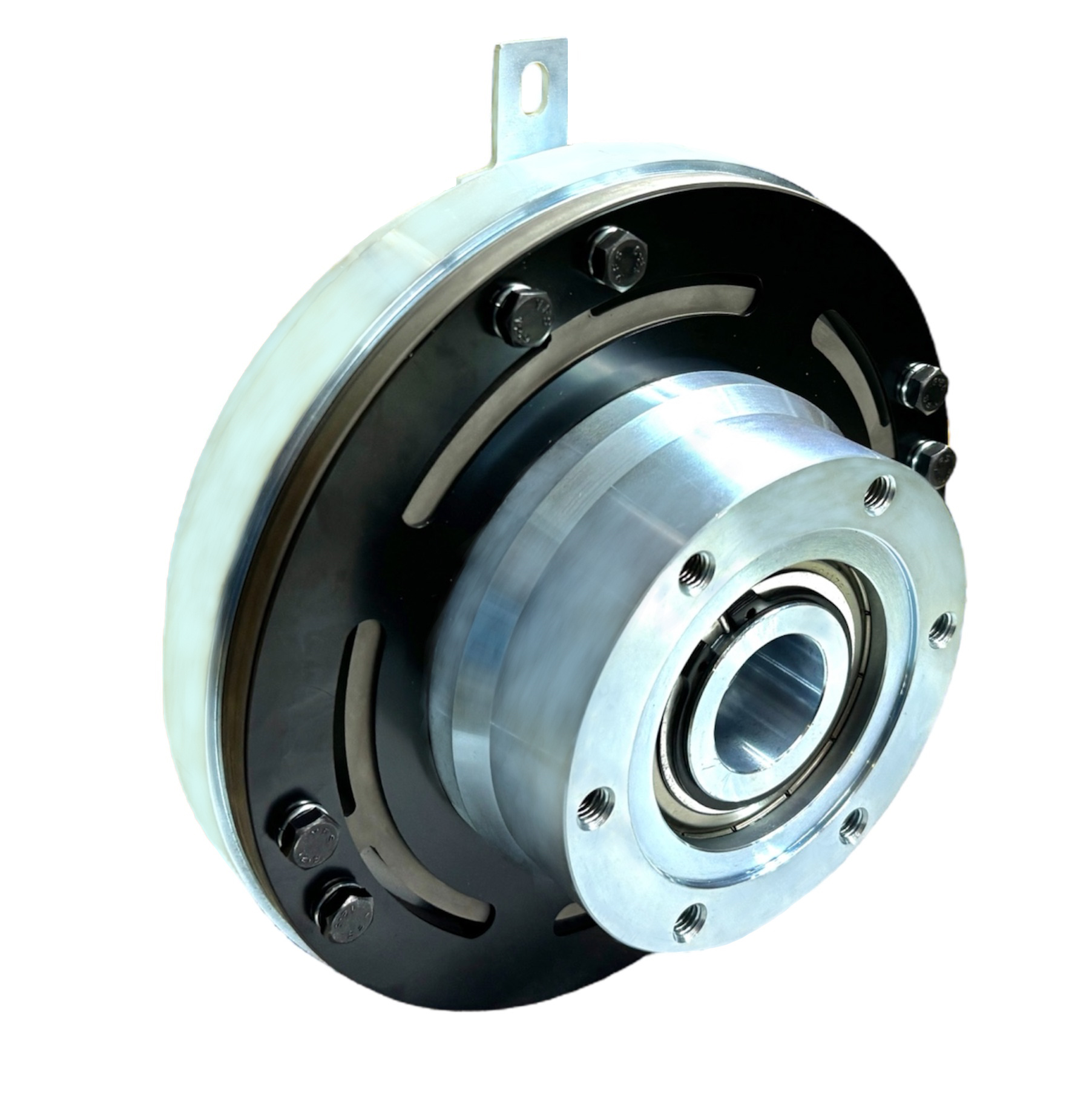

 目前位置 : 首頁 > 商品介紹 > HVC 離合器
|
 回上一頁
|
規格圖表
規格表：(以公釐為單位)
|
尺寸 |
6 | 12 | 25 | 40 | 70 | 100 | 160 | |
| 靜磨擦轉矩 kgm | 6 | 12 | 25 | 40 | 70 | 100 | 160 | |
| 勵磁電壓 DC-V | 24 | 24 | 24 | 24 | 24 | 24 | 24 | |
| 容量 (在 20 ºC) W | 30 | 40 | 50 | 60 | 80 | 100 | 120 | |
| 最高回轉數 RPM | 3000 | 3000 | 2000 | 2000 | 1500 | 1000 | 1000 | |
| 鑿孔
(轉體) |
貫孔 dH7 | 22 | 28 | 35 | 50 | 50 | 70 | 75 |
| 鍵槽 bxt | 7x25.5 | 7x31.5 | 10x38.5 | 12x53.5 | 12x53.5 | 18x76 | 20x81 | |
| 直徑 | A | 143 | 171.5 | 203 | 244 | 285 | 325 | 368 |
| B | 85 | 100 | 120 | 140 | 165 | 200 | 250 | |
| C | 70 | 80 | 100 | 115 | 140 | 165 | 215 | |
| F | 90 | 102 | 120 | 148 | 178 | 198 | 220 | |
| G | 10 | 11.5 | 13 | 20 | 26 | 26 | 30 | |
| H | 8 | 9 | 10.5 | 14 | 18 | 18 | 20 | |
| I | 14 | 14 | 16 | 24 | 35 | 35 | 30 | |
| J | 6.5 | 6.5 | 8.5 | 9 | 13 | 13 | 13 | |
| K | 3-M8 | 3-M8 | 3-M10 | 4-M10 | 8-M10 | 8-M12 | 8-M12 | |
| 長度 | L | 80 | 90 | 90 | 116 | 138 | 154 | 165 |
| M | 15 | 17 | 18 | 18 | 20 | 25 | 38 | |
| P | 3 | 3 | 4 | 3.5 | 4 | 4 | 8 | |
| 空氣間隙 a | 0.2 | 0.3 | 0.3 | 0.4 | 0.5 | 0.5 | 0.7 | |
| 重量 kg | 4.5 | 7.4 | 11.5 | 21 | 44 | 51 | 76 | |
